国芯思辰2GHz~15GHz宽带混频器替换LTC55485549应用于微波收发机

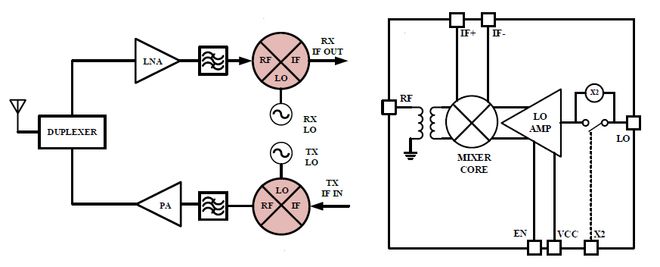

　　现代微波收发机需要支持多频段通信，来适应不同的应用场景，要求混频器具备宽频率范围。宽带混频器使得在具有各种无线电参数的动态可编程性的无线电架构中使用单个混频器成为可能。混频器最重要的性能参数包括转换增益、线性度、噪声系数和工作带宽，本文介绍一款高性能的无源双平衡宽带混频器芯片，可以用于上变频或者下变频。

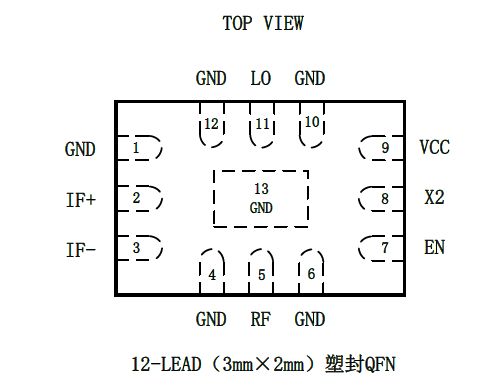

　　该芯片功能能替换LTC5548/5549，芯片为差分IF输出，支持DC~6GHz的IF带宽。该混频器芯片不仅适用于在IF频率延伸到500MHz以下频率的应用场景中，也适用于IF频率在500MHz以上的应用场景，可满足大多数微波收发机的频段需求。芯片内集成了片上巴伦，所以使用起来更方便。可以支持2~15GHz的宽带工作频率，内部集成了LO放大链路，支持1~12GHz的本振工作频率，典型本振功率仅需要0dBm。

　　此外，该国产混频器芯片集成了LO倍频器，可以通过与CMOS逻辑兼容的端口选择是否启用，如果启用LO倍频器可以降低对本振频率的需求，方便系统应用。 而且该国产混频器有着很高的线）和集成度。其芯片特点如下：

　　国产混频器芯片采用3.3V的单电源供电，电压/电流（倍频器OFF）仅为3.3V/83mA；电压/电流（倍频器ON）仅为3.3V/96mA，低功耗特性适合电池供电的便携式微波设备（如手持式雷达测试仪）。
